什么是主板

主板就是电脑的骨骼，用来承载和连接各种电脑配件的配件。同时，也是处理器的家。

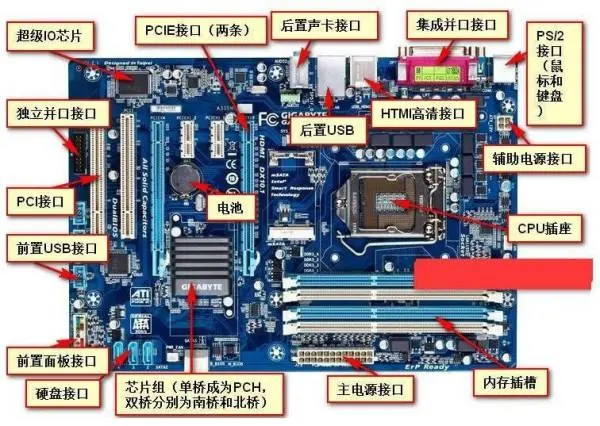

主板上各种插槽以及功能

1、主电源，辅助电源接口

2、处理器插口

3、内存插槽，一般2到4个插槽或更多;

5、PCI-E接口：独立显卡插槽;

6、PCI接口：独立网卡，独立声卡等其它外设接口

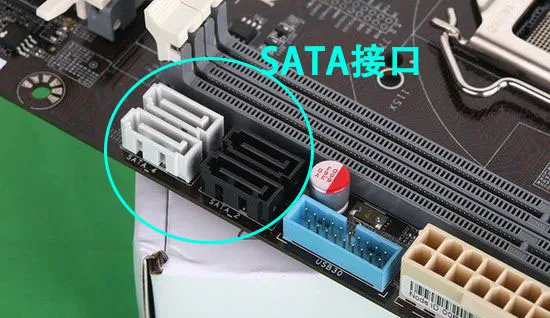

7、硬盘接口：stat接口接stat接口的硬盘或光驱，Ｍ.２接口，接M.2接口的固态硬盘。

选购主板一般都是先选好处理器后才选择主板，因为每一代的处理器对应的主板芯片组都不一样。好马配好鞍，好的处理器，相对应的主板价格也高。

主板分类

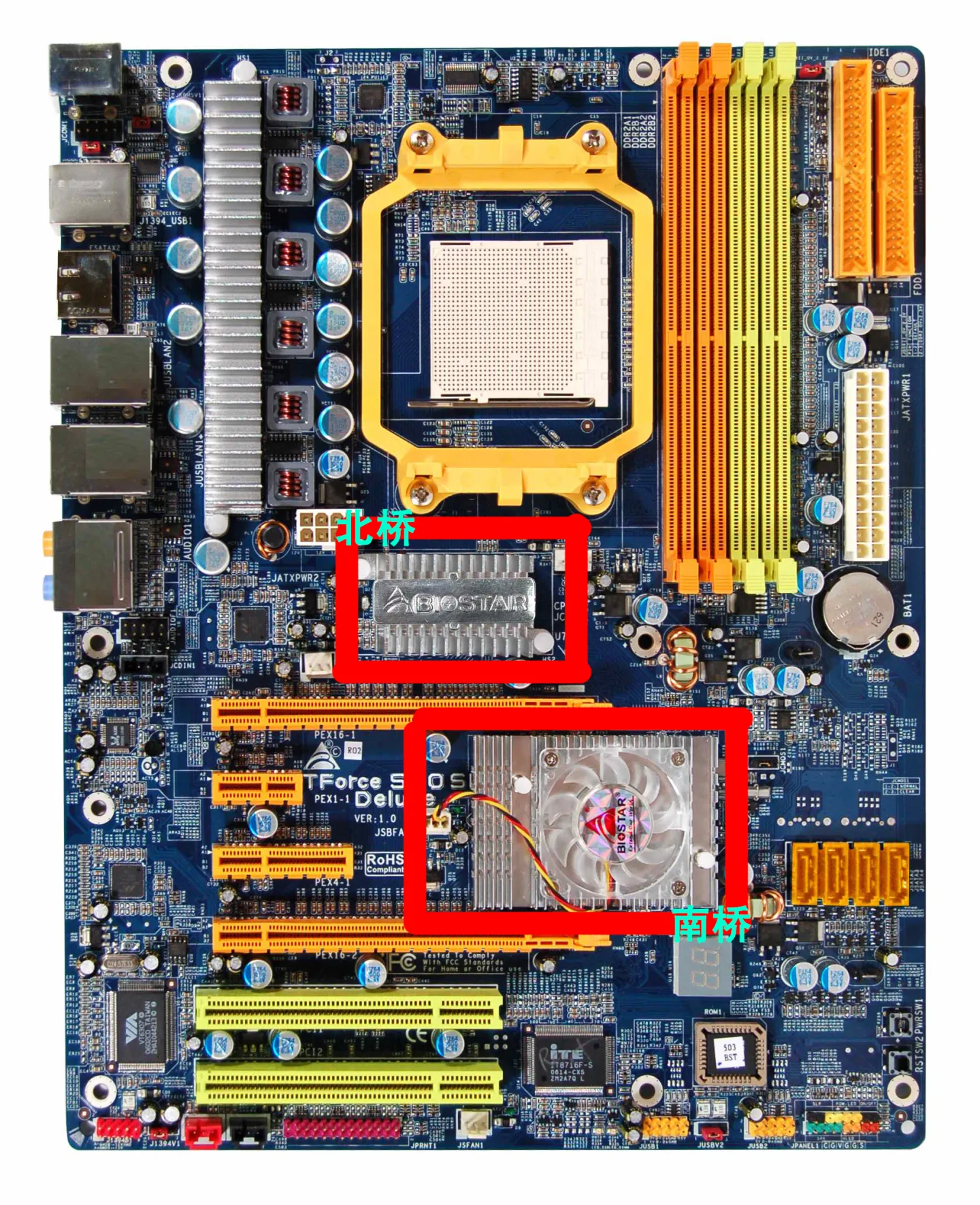

主板多是以芯片组分类的。芯片是有处理能力的集成电路，芯片组就是由多块芯片构成的芯片集。过去，芯片组有两名成员：在主板上方靠近CPU的北桥（也称主桥，North Bridge，NB）芯片和右下方与PCI槽相邻的南桥（South Bridge，SB）芯片：

NB主要控制CPU与内存之间的数据传输，SB主要控制I/O（Input/Output）接口。随着成本和稳定性的需要，NB的部分功能如内存控制器和核心显卡被集成到CPU中，剩余功能与SB集成在一起，形成看起来只有SB的现在的主板的样貌，称为单桥（PCH）。

过去，NB肩负着CPU运算的重任，故芯片组均以NB的类型命名，如H81、B85、Z87等。相应地，也把搭载不同芯片组的主板简称为H81主板、B85主板等，便形成了主板的分类。

芯片组区别

芯片组不同，可承载的硬件规格就不同。一般来说，更高端的芯片组，可承载的其他硬件规格就更高。不同芯片组支持的最大内存频率、M.2接口的支持与否等区别不胜枚举。
芯片组不同，可承载的硬件数量就不同。一般来说，更高端的芯片组，可承载的硬件数量就更多。如内存插槽数量、USB接口数、PCI-E总线数、SATA接口数
芯片组不同，拓展功能也不同。一般来说，更高端的芯片组，拓展性就更强，可玩性也更强。

如何选主板

板型

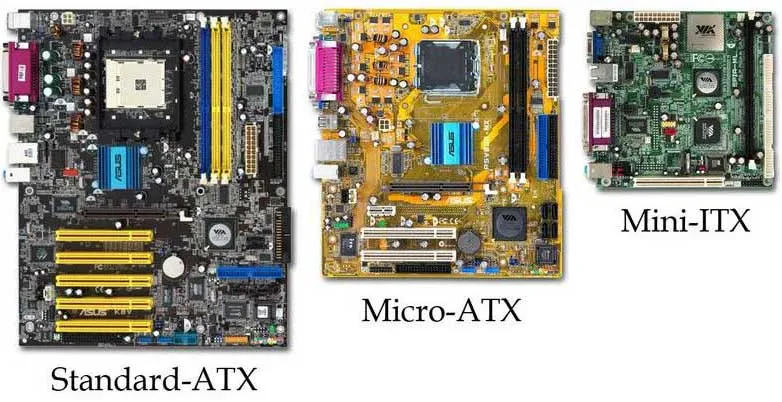

常见的板型由大到小分别为XL-ATX，ATX，M-ATX，ITX。

这里的命名是比较混乱的，尤其在电商购买时往往分类不标准：

XL-ATX一般也记为E-ATX；

ATX也称Standard-ATX，是标准板型；

M-ATX即Micro-ATX，其实包括正宗的M-ATX和μ-ATX：M-ATX为正方形；μ-ATX为宽度比M-ATX小的长方形，尺寸比M-ATX更小；

ITX又称Mini-ITX；


尺寸小的主板，插槽固然也少。其中M-ATX一般瞄准低端市场，用料也会比较低端，价格上一般比较便宜。ITX用于组装小巧精致的Mini台式机，这类台式机更多是为了美观和给发烧友装13用的，所以某些主板厂商机（jiao）智（hua）地瞄准这些高端用户推出用料精良的高端ITX主板，所以某些产品比ATX主板还贵。

I/O接口

不同芯片组可支持的I/O接口的类型和数量是不同的，另外，I/O接口也由主板厂商的设计决定

供电模块

电力从电源传输到主板，主板进行稳流和调制后传输给各个硬件，供电模块的作用便是为硬件提供稳定、纯净的电流。供电模块的构成比较复杂，普通DIYer一般关注供电相数、电子元件的质量等。其中电子元件的质量取决于生产元件的厂家，主板厂商一般会把所用的元件品牌型号列出，这里不予讨论，仅讨论供电相数。

供电相数：一相供电由一个电感，一个电容和一对MOS管组成，用于滤波、稳流。随着CPU性能的增强，对供电的要求越来越高，主板的供电相数也越做越多。

供电相数多，自然可以提供更稳定的电流。但过多也是有弊端的：首先，电子元件多了，价格自然也贵。其次，电子元件的增加使电路变复杂，后果便是主板设计更加困难，小厂商设计跟不上却又想增加供电相数，结果就是供电设计不合理，容易坏；采用更优秀的设计，设计成本又上来了，只能从用户中赚回来，又变贵。供电模块多，发热问题也很严重，如果设计时不加装供电模块的散热片，发热过大容易导致元件烧毁；加装散热片又会增加成本，还是一个字：贵。
